可编程控制器是啥？咋运作？在工业自动化里起啥作用？

可编程控制器：工业自动化的核心驱动力

可编程控制器，作为工业自动化的关键组件，究竟是何方神圣？它如何运作？又发挥着怎样的作用？接下来，让我们一起探寻这些问题的答案。

PLC探秘

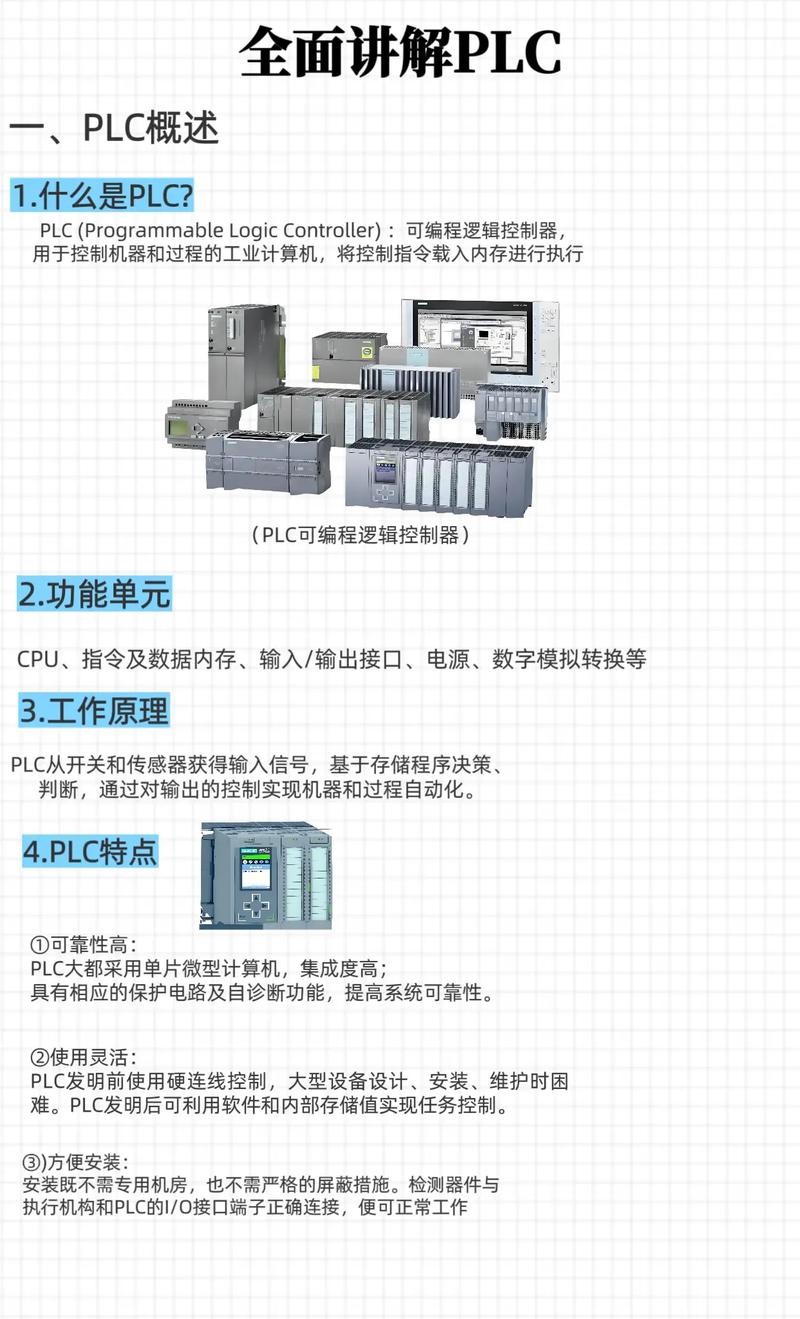

PLC的定义揭秘

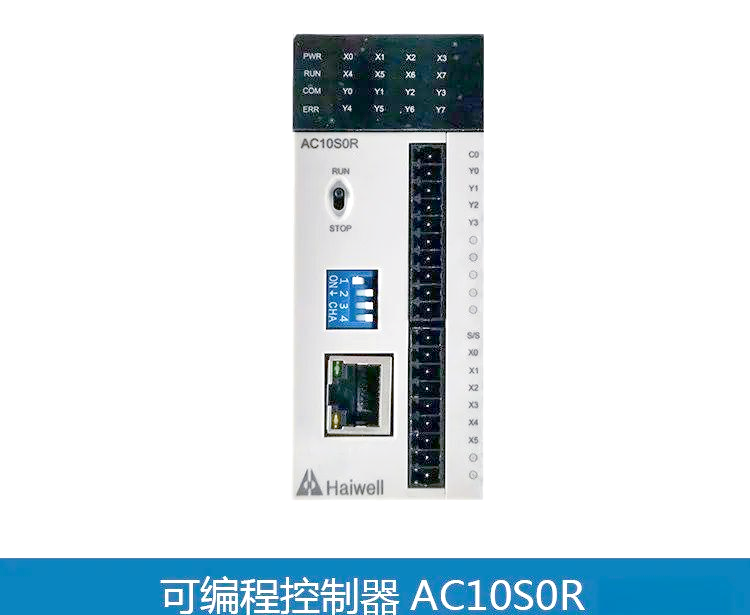

可编程控制器，简称PLC，是专为工业控制而设计的电子系统装置。它以微处理器为核心，集成了数字运算、逻辑运算、顺序控制等多种功能。通过可编程的存储器，PLC能够存储和执行复杂的操作指令，实现对机械或生产过程的精确控制。其输入输出接口支持数字和模拟信号，使得PLC能够灵活适应各种工业现场需求。

基本工作原理

一. 扫描技能

当PLC开始工作时，其操作流程通常分为三个阶段：输入采样、用户程序执行和输出更新。这三个阶段的完成被称为一个扫描周期。在整个工作过程中，PLC的中央处理器（CPU）会以固定的扫描速度重复执行这三个阶段。

（一）输入采样阶段

在此阶段，PLC以扫描方式依次读取所有输入情况和数据，并将它们存储在I/O映象区中的相应单元内。一旦输入采样完成，PLC将进入用户程序执行和输出更新阶段。需要注意的是，在这两个阶段中，即使输入情况和数据发生变化，I/O映象区中的相应单元内容也不会改变。因此，对于输入的脉冲信号，其宽度必须大于一个扫描周期，以确保在任何情况下都能被正确读取。

（二）用户程序执行阶段

在用户程序执行阶段，PLC按照自上而下的顺序依次扫描用户程序（梯形图）。在扫描每一条梯形图时，PLC首先扫描梯形图左侧的由触点构成的控制线路，并按照先左后右、先上后下的顺序进行逻辑运算。然后，根据逻辑运算的结果，PLC会改写系统RAM存储区中对应逻辑线圈的状态，或者改写I/O映象区中对应输出线圈的状态，或者决定是否执行梯形图所规定的特殊功能指令。

需要注意的是，在用户程序执行过程中，只有输入点在I/O映象区内的状态和数据不会发生变化。而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化。此外，排在前面的梯形图其执行结果会对后面凡是使用到这些线圈或数据的梯形图产生影响；相反地，排在后面的梯形图其被改写的逻辑线圈状态或数据变化只会在下一个扫描周期才对前面的程序产生影响。

（三）输出更新阶段

当用户程序扫描完毕后，PLC将进入输出更新阶段。在此阶段中，CPU会根据I/O映象区内的状态和数据更新所有的输出锁存电路，并通过输出电路驱动相应的外部设备。此时，才是PLC的实际输出结果。

一般来说，PLC的扫描周期涵盖了自确诊、通讯等多个环节，如图所示，它涵盖了自确诊、通讯、输入采样、用户程序执行以及输出更新等全部时间。与通用计算机不同，PLC不仅处理信息转化，还必须确保信息入出的可靠性、实时性，并考虑信息的实际应用。此外，适应工业环境也是PLC设计的重要考量，包括便于安装、抗干扰能力等。

1.1 把握控制关键

PLC的控制关键主要在于输入输出信息的转化与可靠物理完成。这些转化工作主要依赖于PLC内存中的程序，这些程序既包括生产厂家的系统程序，也涵盖用户自行开发的用户程序。系统程序为PLC的稳定运行及信号与信息转化提供基础支持，而用户程序则根据实际控制需求进行定制。

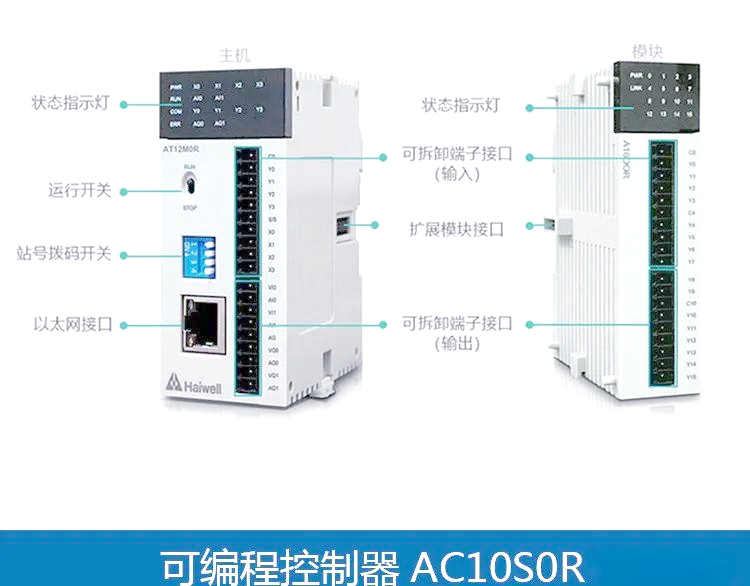

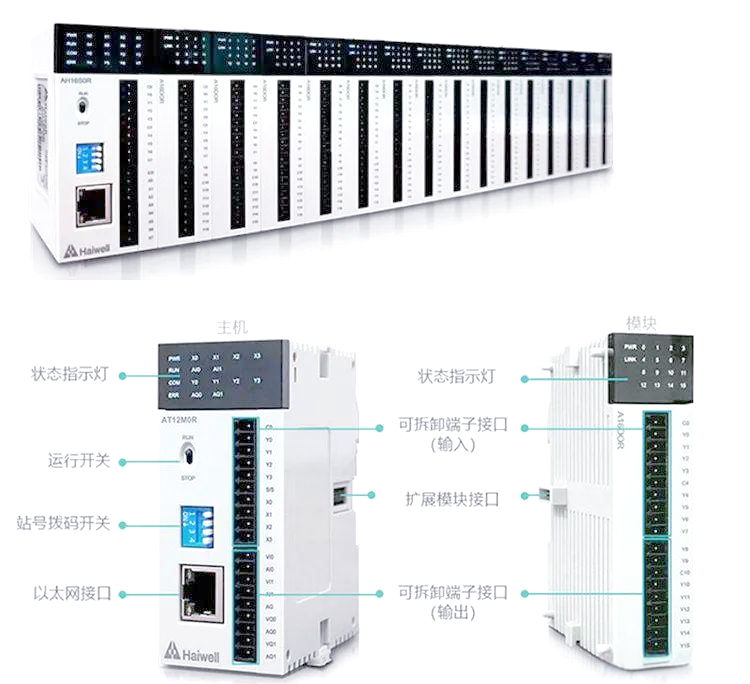

在物理层面，可靠的输入输出电路是确保PLC正常工作的关键。这些电路经过精心设计，能够过滤掉高频干扰，确保与内部计算机电路的电气隔离。同时，它们还通过光耦元件或输出继电器与输出电路建立联系，进行功率放大，以驱动工业控制元器件。

此外，输入电路持续监控输入状态，并将其暂存于输入暂存器中。每一个输入点都配备一个对应的暂存器，用于存储其信息。而输出电路则负责将输出锁存器的信息传递给输出点，这一过程也是一一对应的。

值得注意的是，这里的输入暂存器和输出锁存器实际上就是PLC处理器的I/O口寄存器。它们通过计算机总线与计算机内存进行信息交换，这个过程主要由操作系统程序来控制。当输入暂存器的信息被读入PLC内存时，就完成了输入改写的过程。PLC内存中专门开辟的区域用于映射输入信息，每个对应位被称为输入继电器或软接点，其状态反映了实际的输入情况。

1.2 完成控制流程

PLC的控制流程通常如下：

首先进行输入改写，将输入电路监控到的信息存入PLC的输入映射区。接着运行用户程序，用户程序会对输入映射区的信息进行转化，并将转化后的信息存入输出映射区。然后进行输出改写，将输出映射区的情况反映到输出锁存器，并通过输出电路产生相应的输出。这一流程会持续不断地循环进行。

这个流程能够顺畅进行的关键在于PLC的高速作业能力。事实上，PLC的执行速度非常快，一条指令的执行时间通常在几微秒到几十微秒之间，甚至更短。此外，PLC还配备了各种公共处理任务，如循环时间监控、外设服务及通讯处理等，以确保其能够稳定、高效地完成各种控制任务。

通讯处理是PLC与PLC、PLC与计算机或其他工业控制设备及智能部件间进行信息交流的关键环节。这对于提升PLC的控制能力至关重要。在实际应用中，PLC的工作流程会不断重复：先进行公共处理，接着进行I/O改写，然后运行用户程序，再返回公共处理，如此循环。

1.3 可编程控制器实现控制的方法

可编程控制器主要通过扫描方式来实现控制。这种方式类似于计算机的实时控制方法。在连续扫描模式下，计算机能够充分利用资源，及时处理紧急任务。然而，当多个任务同时到来且需要处理时，可能会面临优先级分配的问题。因此，连续扫描方法可能不适用于作业现场的日常操作。

尽管如此，PLC在采用扫描方式为主的同时，也并未完全摒弃连续方法。也就是说，在大多数情况下，PLC会使用扫描方式来处理控制任务，但对于某些急需处理的情形，允许中断当前的扫描作业，转而处理这些紧急任务。这样，PLC就能确保所有的控制需求都能得到满足，同时也能应对个别应急情况。

PLC通讯处理的作用是什么？

PLC通讯处理在工业控制系统中扮演着至关重要的角色。它负责实现PLC与PLC、PLC与计算机及其他工业控制设备及智能部件间的信息交换与协同。通过高效的通讯处理，可以提升PLC的控制能力，确保系统的稳定运行和优化性能。

一、可编程控制器（PLC编程）的应用领域及其作用

PLC，作为工业控制系统的核心，已在全球众多行业中大放异彩。其应用领域广泛，涵盖钢铁、石油、化工、电力等多个重要领域，同时也在机械制造、汽车、纺织、交通、环保及文化娱乐等方面发挥着关键作用。具体而言，PLC的应用可概括为以下四个方面：

开关量逻辑控制：这是PLC应用最基础也最广泛的领域。它能够替代传统的继电器电路，实现对生产过程的逻辑控制和顺序控制。无论是单设备控制、多机组协同，还是自动化生产线的运作，PLC都能游刃有余。例如，注塑机、印刷机、订书机等设备，以及组合机床、磨床等生产线，都离不开PLC的精准控制。

模拟量控制：在工业生产中，温度、压力、流量等模拟量的连续变化对生产过程至关重要。为了实现对这些模拟量的有效控制，PLC必须具备模数转换和数模转换的功能。幸运的是，PLC厂商提供了相应的A/D和D/A转换模块，使得PLC在模拟控制方面也能大展身手。

运动控制：PLC不仅擅长逻辑控制，还能对圆周运动或直线运动进行精确控制。通过与位置传感器和执行器的连接，PLC能够实现对步进电机或伺服电机的单轴或多轴位置控制。这种运动控制功能在各种机器、机床、机器人以及电梯等场合都有着广泛的应用。

过程控制：过程控制是对温度、压力、流量等模拟量进行的闭环控制。PLC作为工业控制计算机，能够通过编程实现各种复杂的控制算法，从而完成对生产过程的精确调控。其中，PID调节是一种广泛使用的调节方法，大中型PLC都具备此功能。
