运动控制器基础介绍及中文运动控制器应用概述，你了解多少？

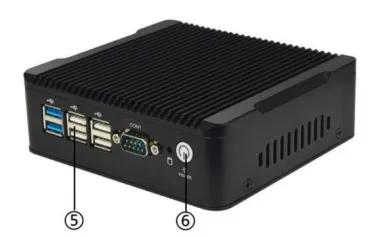

一.运动控制器的基础介绍

1.电源输入，12V直流或220V交流电源，默认配备220V交流电源适配器；

2.VGA口，视频输出接口，可显示BH-M100操作界面；

3.总线网口，接总线伺服驱动或IO模块；

4.以太网口，与组态屏或电脑通讯，默认IP：192.168.1.17；

5.USB接口，接入鼠标键盘进行操作，或接USB转485等串口设备通讯；

6.开关机按钮，正常情况下BH-M100设置为上电自启动，无需使用此按钮， 上电后显示为绿色；

二. 中文运动控制器应用概述

中文运动控制器是专为实现高精度、高速度、多轴协调的复杂运动而设计的智能控制核心。它通过精密的算法进行轨迹规划、插补运算和实时闭环控制，驱动电机精确执行任务，是现代高端自动化设备（尤其是机器人、数控机床、精密制造设备）不可或缺的关键部件。其性能直接决定了设备的精度、速度和动态响应能力。其最显著的特点是支持中文操作界面、编程环境、文档和技术支持，极大降低了中文用户的学习和使用门槛。

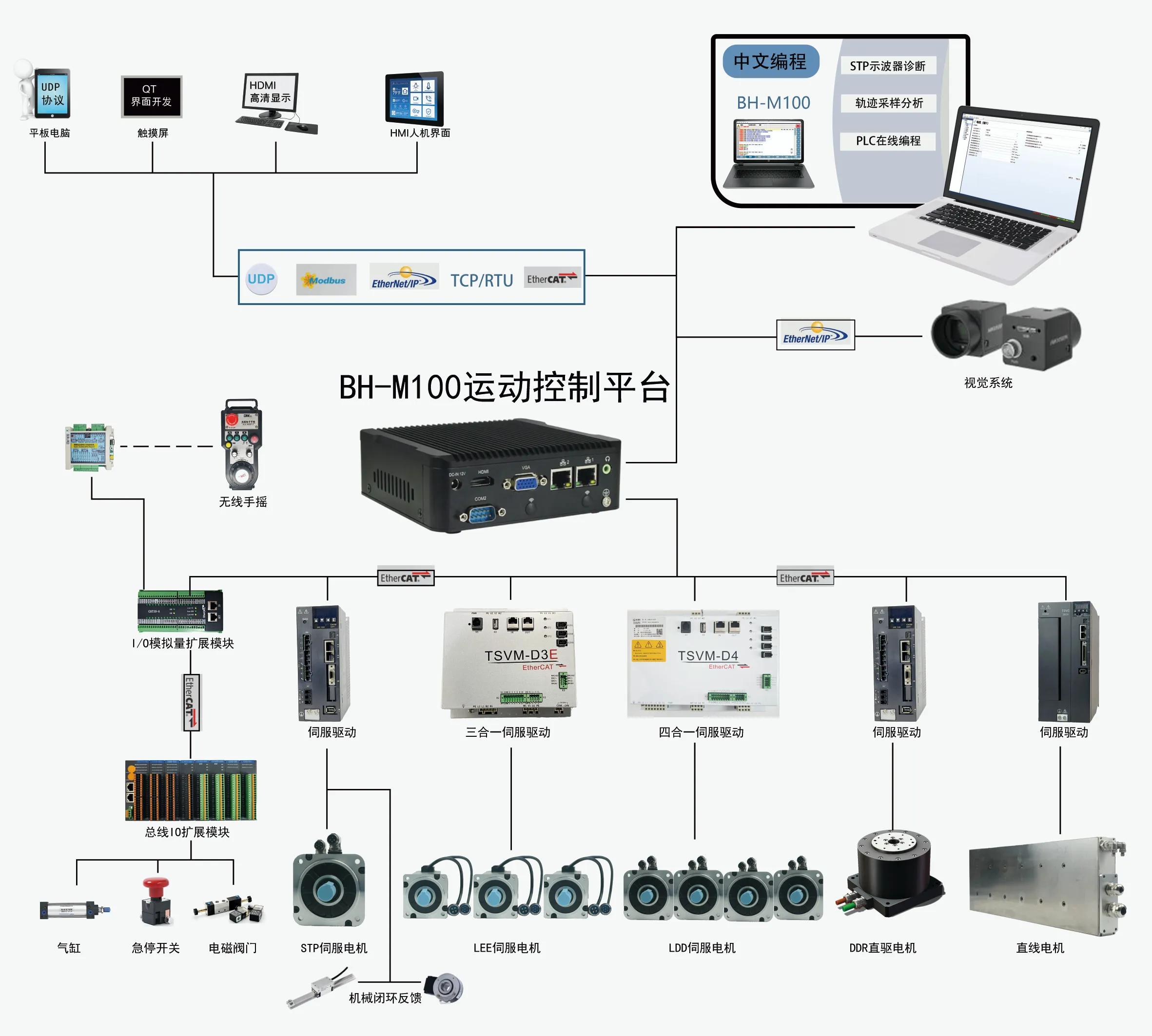

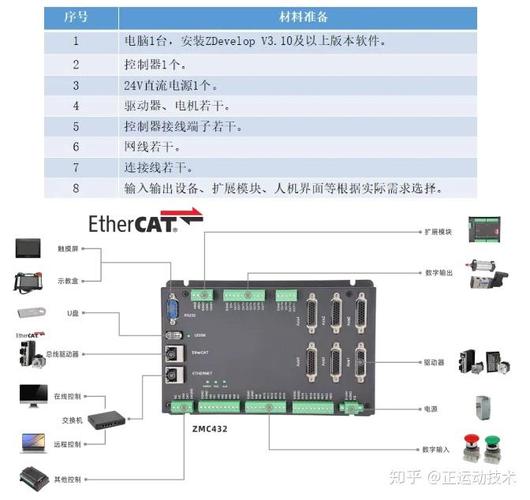

三. 一个完整的运动控制器架构图组成

运动控制系统一般由上位机、驱动器、电机、机械执行器、反馈单元组成。

四. 中文控制器优点

(1)中文指令编程，降低编程门槛，轴名称、变量名、IO 名，都可以定义中文名称。

(2)可选：2 通道 8 轴； 4 通道 16 轴； 8 通道 32 轴；支持最大 32 轴同步控制。

(3)支持 多轴联动插补、点动模式、JOG 模式、直线插补、圆弧插补、三点圆弧、龙门同步、虚拟轴叠加、回机械零。

(4)支持 传送带控制、视觉控制、自动齿轮、循环控制、防碰撞控制、数值比较、坐标比较、通道比较、条件判断。

(5)支持 PLC 在线编辑、G 代码转换、STP 示波器诊断分析、运动轨迹采样分析。

(6)支持 总线、 以太网、 TCP/RTU、UDP 协议。

(7) ⼀键软件备份和恢复，一键软件升级， ⼀键扫描从站，列出当前已连接的从站配置，也可⼿动添加已连接从站设备，⼀键切换成虚拟模式，模拟运行程序功能，可离线编辑程序和参数，现场导⼊调试即可。

(8)一网到底，可在控制器修改伺服、IO 参数，快速调整设备性能，同时运行多套程序控制多台设备，也可跑一套程序控制多工位，形成自动化产线。

(9) IO 点可逻辑取反，⽅便模拟或⼿动调试功能；

(10）多级权限密码设置，保护好设备厂商工艺程序；

五. 控制器的功能特性

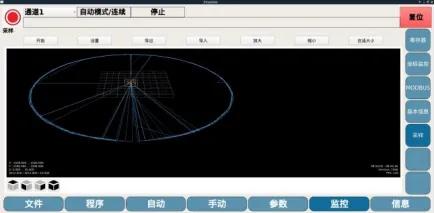

轨迹数据采样分析

自动化设备轨迹数据采样，是分析工艺缺陷和保证加工精度的有效手段

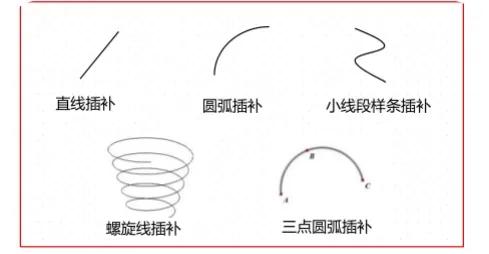

多种插补/连续插补

实现插补动作时，选择相应的中文指令，确定基准坐标面和参考点，填入各轴需要运动距离数值，即可实现动作程序。

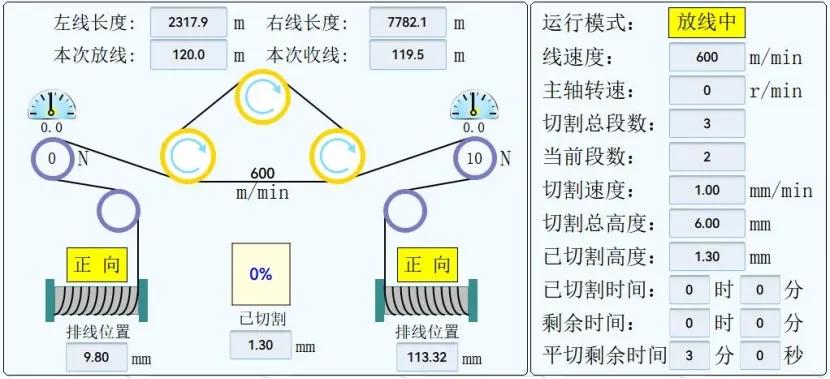

收放卷/恒速控制技术

恒速控制也叫 PID 控制，通过外部反馈动态调节系统的响应，能够快速、稳定且精确地跟踪目标轴，实时跟踪当前变化，保障设备精准的恒速运行。恒速指令，简化了 PID 控制难度，只需选择主轴从轴、设置收卷、放卷半径，通过变量调节 PID 参数即可到达最佳状态。

六.应用案例

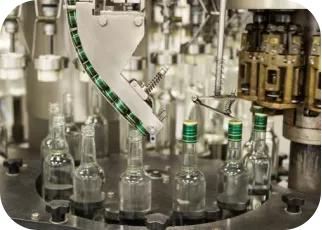

包装自动化设备

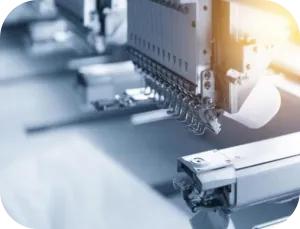

纺织缝纫自动化产线

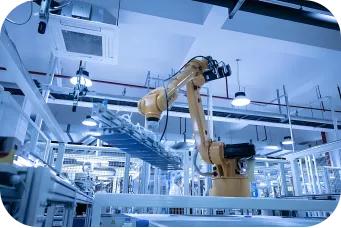

工业机器人

七. 总结

控制器是自动化得以实现的基础和核心。从简单的设备启停逻辑控制，到复杂的多轴同步精密运动轨迹规划，再到大规模流程参数的精确调节与监控，控制器无处不在。其应用场景覆盖了离散制造、流程工业、基础设施、民生服务等几乎所有领域。其最大的特点和优势在于全面的中文本地化（界面、编程、文档、支持），显著降低了中国工程师和用户的使用难度，提高了开发效率和维护便利性。随着技术的进步（如工业物联网、边缘计算、人工智能的融合），控制器的能力边界不断拓展，正在推动自动化向更智能、更柔性、更高效的方向发展。选择合适的控制器（PLC, DCS, 中文运动控制器, PAC, IPC等）并有效应用，是构建高效、可靠、智能自动化系统的关键，随着国产化替代和技术进步，中文运动控制器的性能和易用性在不断提升，应用范围也越来越广泛。
